 SNS主動防護系統又稱SNS主動邊坡防護網系統、SNS柔性邊坡防護網系統、柔性邊坡防護網、SNS邊坡防護網。

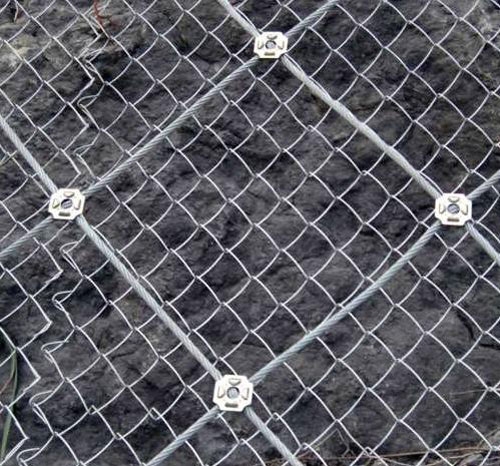

SNS主動網采用鋼絲繩錨桿或鋼筋錨桿和支撐繩固定方式鋼絲繩柔性網覆蓋具有潛在的地質災害的坡面上從而實現坡面加固或限制落石運動范圍的一種防護網。
|
型號 |
網型 |
結構配置 |
主要防護功能 |
|
GAR1 |
鋼絲繩網 |
邊沿（或上沿）鋼絲繩錨桿+支撐繩+縫合繩 |
圍護作用，限制落石運動范圍抑制崩塌的發生 |
|
GAR2 |
鋼絲繩網 |
系統鋼絲繩錨桿+支撐繩+縫合繩，孔口凹坑+張拉 |
坡面加固，抑制崩塌和風化剝落，限制局部或少量落石運動范圍 |
|
GPS1 |
鋼絲繩網+鋼絲格柵網 |
同GAR1 |
同GAR1，有小塊落石時選用 |
|
GPS2 |
鋼絲繩網+鋼絲格柵網 |
同GAR2 |
同GAR2，有小塊落石或土質坡時選用 |
|
GER1 |
鋼絲格柵網 |
同GAR1但用鐵絲縫合 |
同GAR1但落石塊體較小且壽命要求較短時選用以碎落防護為主 |
|
GER2 |
鋼絲格柵網 |
同GAR2但用鐵絲縫合 |
同GAR2但落石塊體較小且壽命要求較短時選用 |
|
CTC-65A |
高繩度鋼絲格柵網 |
預應力鋼筋錨桿+孔口坑+縫合繩（根據需要選用邊界支撐繩和鋼絲繩錨桿） |
同GAR2，能滿足可達100年的更長的防腐壽命要求但其加固能力僅為其70%—80%，不適合于積體大于1m大塊孤危石加固 |
|
CTC-65B |
高繩度鋼絲格柵網 |
同GAR1 |
同GAR1，能滿足可達100年的更長的防腐壽命要求不適合于積體大于1m大塊孤危石加固 |
SNS主動防護系統
SNS主動防護系統是由鋼絲繩網、格柵網及錨桿構成的區域面防護網。當系統作用在防護的斜坡或巖石上，防護坡面的崩塌巖石、危巖、風化碎石及剝落土體將被控制于鋼絲繩網范圍內運動，從而達到整體坡面防護效果。系統若作用在爆破工地上，便形成了防止爆破飛石形成危害的防護系統。
SNS柔性防護網特性
作用于原理上類似噴錨和土釘墻等面層護坡體系，但因其柔性特征能使系統將局部集中荷載向四周均勻傳遞以充分發揮整個系統的防護能力，即局部受載，整體作用，從而使系統能承受較大的荷載并降低單根錨桿的錨固力要求。
SNS柔性防護網的用途
系統的開放性，地下水可以自由排泄，避免了由于地下水壓力的升高而引起的邊坡失穩問題。SNS主動防護系統除對穩定邊坡有一定貢獻外，同時還能抑制邊坡被遭受進一步的風化剝蝕，且對坡面形態特征無特殊要求，不破壞和改變坡面原有的地貌形態和植被生長的挑揀，其開放特征給隨后或今后有條件并需要實施人工坡面路滑保留了必要的挑揀，綠色植物能夠在其開放的空間上自由生長，從而抑制坡面破壞和水土流失，反過來又保護了地貌和坡面植被，實現最佳的邊坡防護和環境保護的目的。
SNS被動防護網系統簡介
SNS被動柔性邊坡防護網：采用錨桿、鋼柱、支撐繩和拉錨繩等固定方式將金屬柔性網以一定的角度安裝在坡面上，形成柵欄形式的攔石網，從而實現對落石和泥石流體固體物質攔截的一種防護網。
SNS被動防護網系統的原理
SNS被動防護網系統是以鋼絲繩網為主的柵欄式柔性攔石網。設置于斜坡上相應為止，用于阻擋、攔截斜面坡上的滾落石以避免其破壞保護的對象，如鐵路、公路、建筑物等。當設置于泥石流區域內時，便可形成攔截泥石流體固體大顆粒的柔性格柵壩。
SNS被動防護網系統特性
SNS被動防護網系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊動能，消能環的設計和采用使系統的抗擊力得到進一步提高，與鋼性攔截和砌漿擋墻相比較，改變了原有施工工藝，使工期和資金得到了減少。
SNS被動防護網產品用途
SNS被動防護網系統適用于建筑施工旁邊有緩沖地帶的高山峻嶺，把巖崩、飛石、雪崩、泥石流攔截在建筑設計之外，避開災害對建筑設施的毀壞。
|
型號 |
網型 |
結構配置 |
主要防護功能 |
|
RX—025 |
DO/80/250 |
鋼柱+支撐繩+拉毛系統+縫合繩+減壓環 |
攔截撞擊能250KJ以內的落石 |
|
RX—050 |
DO/80/200 |
同RX—025 |
攔截撞擊能500KJ以內的落石 |
|
RX—075 |
DO/80/150 |
同RX—025 |
攔截撞擊能750KJ以內的落石 |
|
AX—015 |
DO/80/250 |
同RX—025 |
攔截撞擊能150KJ以內的落石 |
|
AX—030 |
DO/80/200 |
同RX—025 |
攔截撞擊能300KJ以內的落石 |
|
CX—030 |
DO/80/200 |
同RX—025 |
同AX—030 |
|
CX—050 |
DO/80/150 |
鋼柱+支撐繩+拉毛系統+縫合繩 |
同AX—050 | |
