供應上海原力高速數控雕刻機

商店名稱：

主營各種各類型雕刻機

信息類型：

其他匠作工具

發布時間：

2011年1月12日

有效時間：

長期有效

點擊次數：

1349

詳情信息

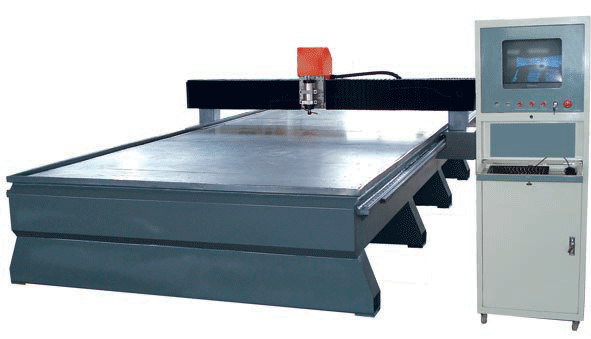

上海原力高速數控雕刻機(J 30)機器參數

l X軸行程：1500mm

l Y軸行程：3000mm

l Z軸行程：150mm

l 工作臺面尺寸：1620mm×3300mm

l 主軸功率：4000KW/6000kw恒功率水冷變頻主軸或恒功率風冷變頻主軸

l 主軸轉速：0-24000r/min

l 臺面：鋁合金臺面（真空吸附臺面選配）

l 床身結構：機器床體整體鑄造而成，并且經過高溫去應力，兩次精密加工而成。

l 傳動結構：X Y軸為臺灣上銀大導成高精密齒條傳動，z軸為上銀高精密方形導軌和絲桿。

l 驅動系統：日本松下伺服套件

l 加工精度：0.02mm

l 重復定位精度：0.04mm

l 最大空行速度： 45米/分鐘

l 最大工作速度： 20米/分鐘

l 軟件支持：ARTCAM,TYPE3,ENG等

控制系統：Ncstudio系統

l 刀具直徑：直徑3.175/4/6/8/10/12.7mm

l 電源電壓：AC380V/50Hz

l 真空泵：國產7.5KW（或選配德國貝克真空泵）

l 機器凈重：2000Kg

機械性能參數指標		J25	J30	J50
工作行程	X行程	1300mm	1500mm	2000mm
	Y行程	2500mm	3000mm	5000mm
	Z行程	150mm	150mm	150mm
臺面尺寸	X-Y	1420*2800mm	1620*2800mm	2120*5300mm
主軸電機	主軸功率	恒功率4000W/6000W風冷變頻主軸 or 恒功率水冷變頻主軸
	主軸轉速	0-24000r/min
機械構造	臺面	真空吸附（電木板），可以使用夾具固定材料
	轉動結構	XY軸為精密齒輪齒條傳動，Z軸為高精密絲桿傳動
精度	加工精度	0.02mm
	重復定位精度	0.04mm
速度	最大空行速度	步進25米/分鐘、伺服45米/分鐘
	最大工作速度	20000mm/min
真空吸附	真空泵	7.5kw	7.5kw	7.5kw
	氣流量	120立方米/小時	120立方米/小時	250立方米/小時
軟件支持		ARTCAM/TYPE3/ARFACAM/MASTERCAM/PRO-E/AUTOCAD等等
驅動系統		精密步進電機 or 日本交流伺服電機
控制系統		Ncstudio or ULI-DSP系統，換刀機器需要新代系統
刀具直徑		3.175/6/8/10/12.7mm
電源電壓		AC380V/50HZ
機器凈重		1500kg	2000kg	3000kg
